Два в одном: как подключить двухклавишный выключатель шаг за шагом

Подключение двухклавишного выключателя — задача, которая требует внимания к деталям, но может быть выполнена самостоятельно при наличии базовых знаний о работе с электричеством.

Такой выключатель позволяет управлять двумя независимыми световыми зонами или приборами, что удобно и функционально. Рассмотрим процесс подключения пошагово.

Подготовка оборудования и материалов

Подготовительный этап является основой для успешного подключения выключателя.

От того, насколько грамотно вы подберете материалы и инструменты, зависит безопасность, удобство работы и итоговое качество подключения.

Выбор выключателя

Двухклавишный выключатель должен соответствовать вашему проекту.

Убедитесь, что устройство рассчитано на необходимую мощность и напряжение вашей электросети (обычно 220 В).

Обратите внимание на:

Тип монтажа (скрытый или открытый).
Качество материалов корпуса (негорючий пластик предпочтителен).
Удобство подключения — клеммы с зажимами облегчают работу по сравнению с винтовыми контактами.

Кабель

Для подключения двухклавишного выключателя потребуется трехжильный или четырехжильный кабель с сечением проводников 1,5 мм².

Это стандартное значение для освещения в бытовых сетях. Используемый кабель должен иметь маркировку, соответствующую стандартам (например, ВВГнг или NYM).

Обратите внимание на цветовую маркировку проводов:

Фаза — коричневый или красный.
Нейтральный провод — синий.
Заземляющий провод (PE) — желто-зеленый.

Распределительная коробка

Если в вашей электросети еще нет распределительной коробки, её необходимо установить.

Она используется для соединения проводов от выключателя, светильников и питающей линии.

Выбирайте коробку подходящего размера, чтобы внутри было достаточно места для удобного выполнения всех соединений.

Инструменты

Для качественного и безопасного выполнения монтажа потребуются следующие инструменты:

Индикатор напряжения — для проверки отсутствия питания на проводах перед началом работы.
Отвертка с изоляцией — подходит для затягивания клемм выключателя и подключения проводов.
Кусачки или кабелерез — для точного обрезания кабеля.
Инструмент для снятия изоляции — чтобы избежать повреждения жил при зачистке проводов.
Монтажный нож — для разделки внешней оболочки кабеля.

Изоляционные материалы

Все соединения проводов должны быть надежно изолированы.

Для этого подготовьте:

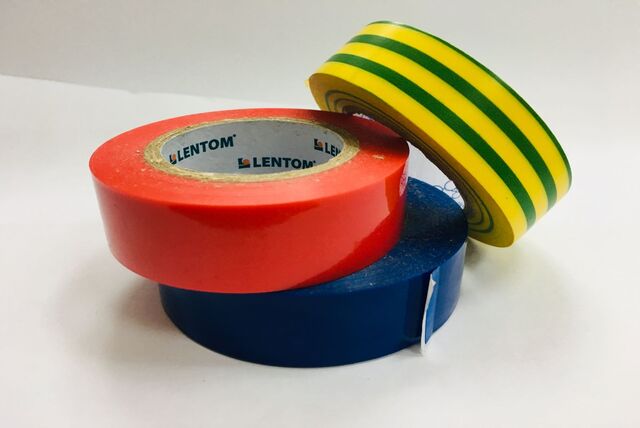

Изоляционную ленту с высокой термостойкостью.

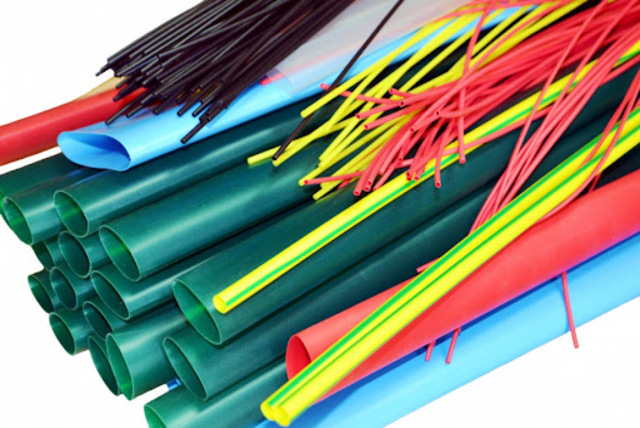

Термоусадочные трубки, которые обеспечивают дополнительную защиту соединений от внешнего воздействия.

Средства защиты

Работа с электричеством требует соблюдения правил безопасности.

Рекомендуется использовать:

Диэлектрические перчатки.
Очки для защиты глаз при зачистке кабелей.

Проверка электросети

Перед началом работы убедитесь, что питание в рабочей зоне отключено.

Для этого используйте индикатор напряжения и проверьте не только выключатель, но и все линии, с которыми предстоит работать.

Заключение

Тщательная подготовка материалов и инструментов не только упрощает процесс подключения, но и минимизирует риск ошибок и повреждений.

Подойдите к этому этапу ответственно, чтобы избежать непредвиденных ситуаций и обеспечить безопасную эксплуатацию вашей системы освещения.

Разводка проводов

Разводка проводов при подключении выключателя — это ключевой этап, от которого зависит корректная работа осветительных приборов.

Здесь важно не только соблюдать правила подключения, но и учитывать стандарты цветовой маркировки проводов, что существенно упрощает дальнейшее обслуживание и диагностику системы.

Структура системы и назначение проводов

Для подключения двухклавишного выключателя используется трехжильный кабель, который соединяет выключатель с распределительной коробкой.

В системе участвуют следующие провода:

Фазный провод — подает напряжение на выключатель и далее на лампы.
Два коммутируемых провода — передают фазу от выключателя к двум независимым световым зонам или приборам.
Нейтральный провод — возвращает ток от осветительных приборов в сеть.
Заземляющий провод (PE) — обеспечивает защиту и подключается только к приборам, имеющим металлический корпус или соответствующий контакт.

Подготовка проводов

Перед началом разводки убедитесь, что все кабели правильно размечены и соответствуют схеме подключения.

В распределительной коробке должно быть четыре основных направления:

Кабель от электрощита (фаза, нейтраль, земля).
Кабель к выключателю (фаза и два коммутируемых провода).
Два кабеля, ведущие к осветительным приборам.

Каждый провод должен быть зачищен от изоляции на длину около 1 см для удобного соединения.

При зачистке избегайте повреждения жил, чтобы предотвратить ослабление контактов.

Разводка в коробе или стене

Кабели от распределительной коробки и к выключателю должны быть проложены в защитных каналах:

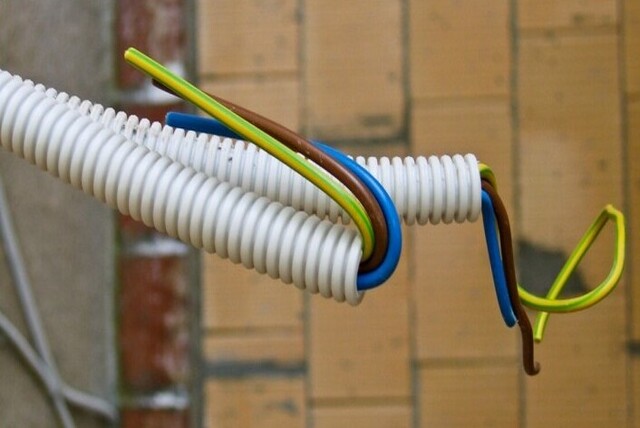

Для скрытой проводки используются гофротрубы или кабель-каналы.

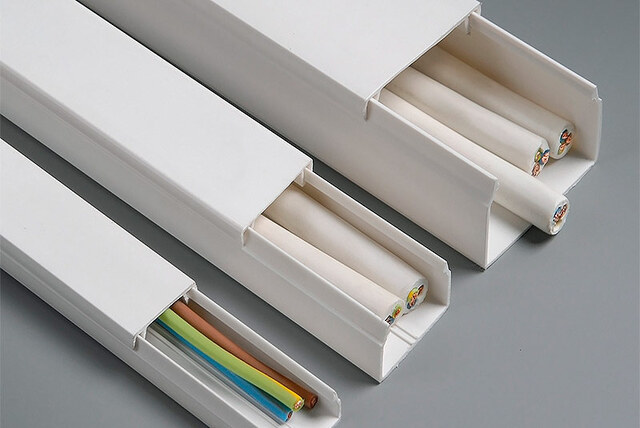

При открытой проводке применяются кабель-каналы из негорючих материалов.

Закрепите кабели с минимальными изгибами и натяжением, чтобы избежать повреждений и упростить будущий доступ к проводке.

Проверка соединений

Перед подключением питания проверьте каждое соединение:

Убедитесь, что провода надежно закреплены в клеммах.
Проверьте правильность цветовой маркировки.
Убедитесь, что заземляющие и нейтральные соединения выполнены без ошибок.

Заключение

Разводка проводов для двухклавишного выключателя требует точности и соблюдения всех стандартов.

Правильное выполнение этого этапа гарантирует безопасную эксплуатацию и корректную работу системы освещения.

Если у вас есть сомнения в своих навыках, лучше проконсультироваться с профессиональным электриком или привлечь его к работе.

Подключение выключателя

Подключение двухклавишного выключателя — важный этап, который требует точности и понимания принципа работы устройства.

Этот тип выключателя позволяет управлять двумя независимыми осветительными приборами или зонами освещения из одной точки.

Ниже представлен подробный порядок подключения.

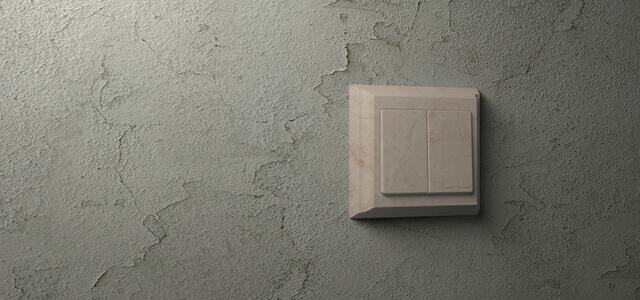

Устройство двухклавишного выключателя

Двухклавишный выключатель состоит из следующих элементов:

Общая клемма (L) — сюда подключается фазный провод.
Две раздельные клеммы (L1 и L2) — к ним подключаются провода, ведущие к светильникам или другим нагрузкам.
Крепежный механизм — для фиксации выключателя в подрозетнике.

Перед началом работы внимательно изучите схему, нанесенную на корпус выключателя, или инструкцию производителя.

Подготовка к подключению

Перед подключением убедитесь, что питание в сети отключено. Для проверки используйте индикатор напряжения, особенно на фазном проводе.

Провода, которые будут подсоединяться к выключателю, должны быть заранее зачищены на длину 10–12 мм.

Рекомендуется использовать провода с цветовой маркировкой:

Фазный провод — коричневый или красный.
Провода, ведущие к светильникам, — могут быть любыми, но лучше использовать разные цвета (например, черный и белый) для облегчения идентификации.

Процесс подключения

Подключение фазного провода

Фазный провод (обычно коричневого или красного цвета) подключается к общей клемме (L) выключателя. Для этого:

Ослабьте винт или зажим клеммы с помощью отвертки.
Вставьте зачищенный конец провода в клемму.
Затяните винт, убедившись, что провод надежно закреплен, но не поврежден.

Подключение проводов к светильникам

Каждый светильник или группа светильников подключается через отдельную клавишу выключателя:

Первый провод, ведущий к светильнику (L1), подключите к соответствующей клемме выключателя (обозначенной как L1).
Второй провод, ведущий ко второму светильнику (L2), подключите к клемме L2.

Убедитесь, что провода надежно зафиксированы, и не допускайте их контакта между собой.

Организация проводов

Все провода аккуратно уложите внутрь подрозетника. Это необходимо для предотвращения случайных замыканий и удобного монтажа механизма выключателя.

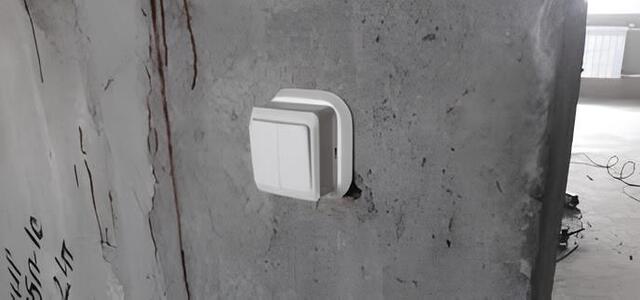

Установка выключателя в подрозетник

Поместите выключатель в подрозетник.
Зафиксируйте его с помощью монтажных лапок или винтов.
Установите декоративную рамку и клавиши.

Проверка работы

После завершения подключения включите питание в электрической сети и проверьте работу выключателя:

Нажатие первой клавиши должно включать и отключать первый светильник.
Нажатие второй клавиши должно управлять вторым светильником.

Если одна из клавиш не работает или светильники включаются одновременно, проверьте правильность подключения клемм и устраните возможные ошибки.

Заключение

Подключение выключателя — это несложная задача, если следовать инструкции и соблюдать правила безопасности.

Точное подключение фазного и коммутируемых проводов обеспечит корректную работу системы освещения.

При возникновении сомнений всегда можно проконсультироваться с профессиональным электриком, чтобы гарантировать безопасность и надежность установки.

Соединение в распределительной коробке

Распределительная коробка — это центральный элемент любой системы электропроводки.

Именно в ней соединяются провода от электрического щитка, выключателя и осветительных приборов.

Грамотно выполненное соединение обеспечивает надежность работы всей системы, а также упрощает дальнейшую эксплуатацию и ремонт. Рассмотрим процесс подробно.

Структура и подготовка распределительной коробки

В стандартной схеме для подключения двухклавишного выключателя используется распределительная коробка, в которую подводятся:

Кабель от электрощита с фазным (L), нулевым (N) и заземляющим (PE) проводами.
Кабель к выключателю с фазным проводом и двумя коммутируемыми проводами.
Кабели к светильникам, один на каждую осветительную зону.

Перед началом работы убедитесь, что все провода размечены или соответствуют стандартной цветовой маркировке.

Если провода не промаркированы, их следует предварительно прозвонить, чтобы определить их назначение.

Подключение фазного провода

Фазный провод от электрощита (обычно красного или коричневого цвета) подключается к фазному проводу, идущему к общей клемме (L) выключателя.

Используйте клеммники (например, WAGO) для соединения или скрутку с последующей пайкой и изоляцией.
Убедитесь, что контакт надежен, чтобы избежать искрения и перегрева.

Скрутки следует избегать, если используются современные методы соединения, поскольку они менее надежны.

Подключение коммутируемых проводов

От выключателя выходят два провода, которые подают фазу на осветительные приборы:

Первый коммутируемый провод (L1) соедините с проводом, ведущим к первому светильнику.
Второй коммутируемый провод (L2) подключите к проводу, ведущему ко второму светильнику.

Обязательно проверьте, чтобы провода не соприкасались между собой в точках соединения. Это исключит возможность короткого замыкания.

Подключение нулевого и заземляющего проводов

Нулевой провод (синий) от электрощита соединяется с нулевыми проводами, ведущими к каждому светильнику.

Это соединение выполняется параллельно, чтобы обеспечить замкнутую цепь.

Заземляющий провод (желто-зеленый) подключается только в том случае, если светильники имеют соответствующий заземляющий контакт.

Все заземляющие провода объединяются в одну точку, обеспечивая защиту от утечек тока.

Проверка соединений

После завершения соединений:

Проверьте, что каждый контакт надежно зафиксирован, а оголенные участки жил полностью покрыты изоляцией.
Убедитесь, что провода аккуратно уложены внутри распределительной коробки без перегибов и натяжения.
Закройте коробку крышкой, чтобы защитить соединения от внешнего воздействия.

Визуальная проверка и тестирование

Перед включением питания ещё раз проверьте соответствие схемы подключения и отсутствие повреждений изоляции.

После включения питания проверьте работу выключателя: каждая клавиша должна включать и отключать соответствующий светильник.

Заключение

Соединение проводов в распределительной коробке — это важнейший этап, от которого зависит безопасность и стабильность работы системы.

Следуя стандартам и уделяя внимание деталям, вы можете обеспечить надежное и долговечное соединение.

Если у вас есть сомнения в правильности выполнения работы, лучше обратиться к профессиональному электрику.

Проверка и завершение работы

После выполнения всех этапов монтажа важно тщательно проверить правильность подключения и работоспособность системы освещения.

Этот этап необходим для выявления возможных ошибок, предотвращения короткого замыкания и обеспечения безопасной эксплуатации.

Рассмотрим, как провести проверку и завершить работу грамотно и профессионально.

Визуальный осмотр соединений

Перед подачей напряжения проверьте:

Качество соединений. Убедитесь, что все провода надежно зафиксированы в клеммах, не имеют повреждений изоляции и не выступают за пределы зажимов.
Цветовую маркировку. Фазный провод, нулевой провод и заземление должны быть правильно подключены в соответствии с цветовой кодировкой.
Укладку проводов. Провода должны быть аккуратно уложены внутри распределительной коробки, выключателя и подрозетника. Избегайте натяжения или перегибов.

Проверка выключателя без нагрузки

Перед подключением осветительных приборов рекомендуется проверить сам выключатель:

Используйте индикатор напряжения. Убедитесь, что на общей клемме выключателя (L) подается фаза при включенном питании.
Проверьте выходные клеммы (L1 и L2). При нажатии каждой клавиши напряжение должно появляться только на соответствующей клемме. Если на обеих клеммах одновременно появляется фаза или они не реагируют на переключение, проверьте схему подключения.

Подключение осветительных приборов

После успешной проверки выключателя без нагрузки подключите светильники.

Убедитесь, что мощность подключаемых приборов соответствует характеристикам выключателя и электрической сети.
Проверьте исправность самих светильников (например, целостность лампочек).

Тестирование системы освещения

Включите питание в сети и проверьте работу выключателя:

Нажмите первую клавишу. Убедитесь, что она включает и выключает только первый светильник или группу светильников.
Нажмите вторую клавишу. Она должна управлять исключительно вторым светильником или зоной освещения.
Проверьте независимость работы клавиш. Одновременное включение обеих клавиш должно активировать оба светильника без каких-либо нарушений.

Проверка безопасности

На заключительном этапе работы важно убедиться в безопасности системы:

Исключите короткое замыкание. Отсутствие искрения или посторонних звуков при работе выключателя свидетельствует о правильности подключения.
Проверьте заземление. Если в системе предусмотрено заземление, проверьте его с помощью мультиметра, чтобы исключить утечку тока на корпус светильников.
Тест стабильности. Оставьте систему включенной на несколько минут для проверки на нагрев проводов или выключателя.

Завершение работы

После успешной проверки:

Установите декоративную рамку и клавиши выключателя, если это не было сделано ранее. Убедитесь, что они плотно прилегают и не люфтят.
Закройте крышку распределительной коробки. При необходимости зафиксируйте её винтами для дополнительной защиты.
Очистите рабочую зону, удалив остатки изоляции и лишние материалы.
